Электродвигатели Franklin Electric



Электродвигатели фирмы «Franklin Electric»ООО «Азовгидромаш» предлагает электродвигатели «Franklin Electric» различных мощностей 0,25кВт до 250кВт.

Погружной электродвигатель производства «Franklin Electric» имеет следующие преимущества:

- использование материалов с высокими антикоррозийными свойствами для внешних и внутренних деталей;

- все электродвигатели предварительно заполнены специальной жидкостью и прошли на заводе 100 % тестирование;

- торцевое уплотнение вала является наилучшим решением при наличии песка и других механических примесей;

- смазываемые водой углеродные радиальные подшипники- обеспечивают длительный срок эксплуатации, не требующий обслуживания;

- гидродинамические опорные подшипники «Kingsbury Type»-обеспечивает высокую устойчивость к аксиальным нагрузкам;

- высокая устойчивость к нагрузкам;

- увеличенное количество пусков;

- сменный коннектор кабеля обеспечивает возможность быстрой его замены в полевых условиях;

- специальная диафрагма для компенсации температуры обеспечивает компенсацию температуры в процессе эксплуатации и как результат, низкую температуру эксплуатации агрегата;

- наличие датчика контроля температуры электродвигателя;

- ремонтопригодность.

При использовании электродвигателей фирмы «Franklin Electric» и погружных насосов производства ОАО «Завод Промбурвод» и ООО «Азовгидромаш» достигнуты следующие преимущества:

- увеличение КПД агрегата от 5 до 9%;

- снижение удельного расхода электроэнергии с 5,2 до 4,7 Вт·ч/м3 м;

- увеличение надежности и наработки до 25 тыс. ч.;

- снижение стоимости по сравнению с аналогами европейских фирм;

- срок окупаемости от 1 до 1,5 лет;

-возможность технического сервиса как насосов, так и электродвигателей.



Изолированные двигатели

Изолированные двигатели «Franklin Electric»

Погружные двигатели 6" и  8"

Качество в скважине:

Изолированные 6 и 8-дюймовые двигатели произведены фирмой «Франклин Электрик» в соответствии с требованиями стандартов ISO 9001 и являются высококачественным приводом для Вашего погружного насоса. Работающие в воде радиальные и упорные подшипники обеспечивают не требующий обслуживания длительный срок эксплуатации погружного мотора. Система изоляции «Sand Fighter» предназначена для использования в песчаной среде.

Преимущества продукта:

• Герметично изолированный статор. Устойчивое к срабатыванию самовосстанавливающееся покрытие статора предотвращает сгорание двигателя
• Сменный «Water Bloc» соединитель электрического кабеля
• Материал кабеля соответствует требованиям к питьевой воде (утвержден KTW)
• Кольцо для защиты от песка и уплотнения вала для эффективной работы в песочной среде
• Высокоэффективная электрическая схема снижает затраты при эксплуатации
• Все моторы предварительно наполнены и прошли 100%-тестирование. Максимальная температура храниния -15°C - + 60°C
• Не загрязняющая, водонаполненная конструкция

Дополнительные возможности:

• Специальное напряжение учитывается при заказе
• Двигатель полностью выполнен в ASI 316SS.
• Температурный датчик PT 100 (приобретается отдельно).
• Провод питания 4м (утвержден KTW). Возможны различные длины кабеля до 50 м.
• YΔ – запуск (положение кабелей 90º)
• Обеспечение заливки жидкости при замене
• Встроенный температурный датчик PTC
• Встроенный передатчик для блока управления Subtrol-Heat

Технические данные двигателей 6"

Стандартный мотор:

• 4 … 45 кВт
• Фланец NEMA 6"
• Степень защиты: IP 68
• Система изоляции двигателя «Sand Fighter» с SIC-механическим уплотнением вала
• Количество запусков в час: максимально 20
• Установка: вертикальная или горизонтальная
• Стандартное напряжение: 380-415V/50Hz, 460V/60Hz, Допустимое отклонение напряжения: +6 % / - 10 % UN. (Стандарт: 415 + 6 %=440V, 380 -10%=342 V)
• Изоляция: Класс F
• Номинальная температура окружающей среды: 4-30kW < 30°C; 37-45kW < 50°C
• Проточное охлаждение: min 16 см/сек

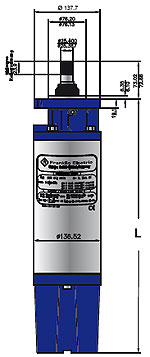

Технические данные двигателей 6Технические данные двигателей 6



Технические данные двигателей 8"

Стандартный мотор:

• 30 …130 кВт
• Фланец NEMA 8"
• Степень защиты: IP 68
• Количество запусков в час: максимально 20
• Установка: вертикальная или горизонтальная
• Стандартное напряжение: 380-415V/50Hz, 460V/60Hz Допустимое отклонение напряжения: + 6 % / - 10 % UN. (Стандарт: 415 + 6 %=440V, 380 -10 %=342 V)
• Изоляция: Класс F
• Номинальная температура окружающей среды: 30ºС
• Проточное охлаждение: min 16 см/сек
• Встроенный передатчик для блока управления Subtrol-Heat до 110 kW
• Провод питания 8м (утвержден KTW)

Технические данные двигателей 8Технические данные двигателей 8



Перематываемые двигатели

Перематываемые двигателиПогружные двигатели 6" и  8"

Качество в скважине:

Перематываемые двигатели созданы для экономной и надёжной эксплуатации в скважинах
диаметром 6", 8" и более. Гидродинамические упорные и радиальные подшипники обеспечивают эксплуатацию, не требующую технического обслуживания. Компенсация давления внутри двигателя обеспечивается с помощью специальной диафрагмы. Система изоляции «Sand Fighter» предназначена для использования в песчаной среде. Для работы в агрессивных средах двигатели могут производиться в версиях 316 SS и 904L

Характеристика изделия:

• Материал кабеля соответствует требованиям к питьевой воде (по стандарту KTW)
• Кольцо для защиты от песка и уплотнение вала для максимальной защиты от песка
• Высокоэффективная электрическая схема снижает затраты при эксплуатации.
• Все двигатели предварительно наполнены и прошли 100% - тестирование. Максимальная температура складирования -15°C - + 60°C
• Конструкция допускает последующую установку датчика температуры РТ 100.
• Запатентованный тип упорного подшипника Franklin Electric Kingsbury Type
• Не загрязняющая, водонаполненная FES 93 конструкция

Дополнительные возможности:

• Специальное напряжение учитывается при заказе
• Двигатель полностью выполнен в ASI 316 SS / 904L
• Двигатели до 30 кВт с межобмоточной РЕ2/РА изоляцией для температуры окружающей среды макс. 50°C при стандартных параметрах проточного охлаждения (37 кВт макс. 45°C).
• Температурный датчик РТ 100 (приобретается отдельно)
• Система герметизации двигателя „Sandfighter®“ с SiC-механическим уплотнением вала.
• Возможны различные длины кабеля до 50 м

Техническая спецификация 6"

Стандартный двигатель:
• 4......37 кВт
• Фланец 6" NEMA со шпильками (М12)
• Степень защиты: IP 68
• Количество пусков в час: макс. 20
• Положение при монтаже: вертикально/горизонтально
• Кабель двигателя длиной 4 м (по стандарту KTW) Стандартное напряжение: 380-415 В /50Гц, 460 В 60Гц Допуск напряжения: +6% / -10%  (Стандарт: 415 + 6% = 440 В, 380 – 10% = 342 В)
• Защита двигателя: Температурная защита согласно EN 60947-4-1, класс выключателя 10 или 10А, выключение < 10 сек. при 5 x IN
• Стандартный двигатель: межобмоточная изоляция из PVC (Двигатель 37 кВт в стандартном исполнении с изоляцией РЕ2/РА) для температуры
окружающей среды 30ºC с проточным охлаждением:
-  4 кВт - 15 кВт v = 0,2 м/сек.
- 18,5 кВт - 37 кВт v = 0,5 м/сек

Техническая спецификация 6Техническая спецификация 6



Техническая спецификация 8"

Стандартный мотор:
• 30 .... 93 кВт
• Двойной фланец 8" NEMA
• Степень защиты: IP 68
• Количество запусков в час: максимально 10
• Установка: вертикальная или горизонтальная. Для горизонтальной установки необходимо дополнительное оборудование, пожалуйста, обратитесь к производителю. Двигатели 93 kW: горизонтальная установка невозможна.
• Провод питания 6м (утвержден KTW).
• Стандартное напряжение: 380-415V/50Hz, 460V/60Hz. Допустимое отклонение напряжения: + 6 % / - 10 % UN. (Стандарт: 415 + 6 %=440V, 380 -10 %=342 V)
• Защита двигателя: Температурная защита от перегрузки согласно EN 60947-4-1, класс отключения: 10 или 10 A, время отключения меньше 10 сек при 5-кратном IN.
• Стандартный двигатель: поливинилхлоридная межобмоточная изоляция для максимальной внешней температуры 30 ºС с минимальным проточным охлаждением:
- 30kW - 52kW v = 20 см/сек.
-  55kW - 93kW v = 50 см/сек.

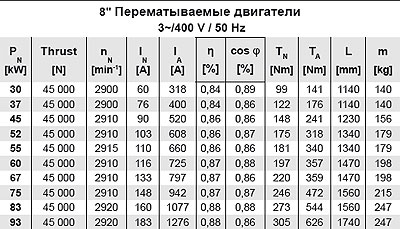

Техническая спецификация 8Техническая спецификация 8
